Moniteurs LED

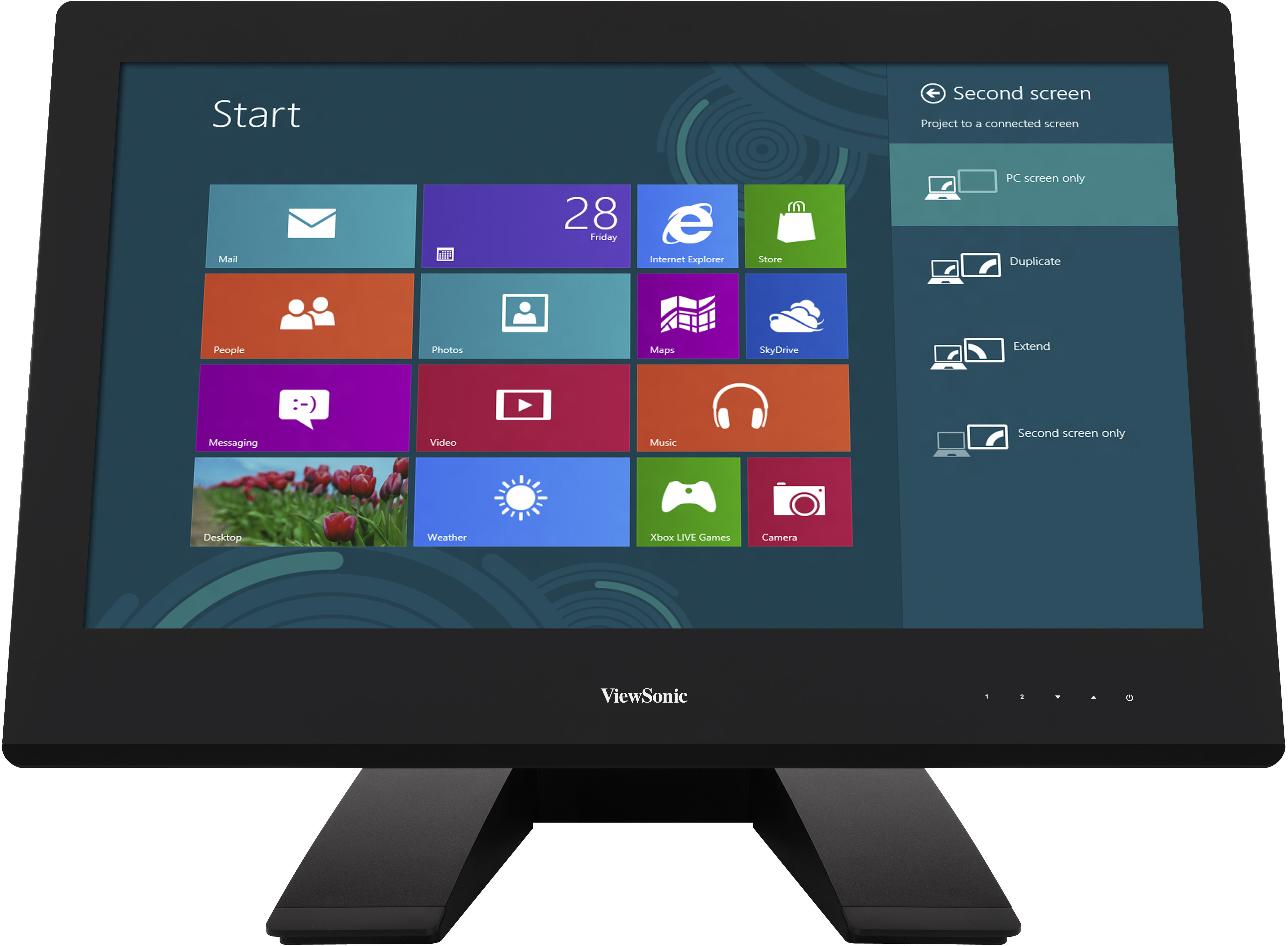

TD2340
Clé Caractéristiques
Produit Description
L'interactivité exceptionnelle est livrée de série avec le moniteur ViewSonic® TD2340 23’’ IPS tactile multipoint 10points de contact, certifié Windows® 8. La résolution Full HD 1920 x 1080 et la technologie tactile capacitive projetéepermettent une expérience tactile fluide et précise. Le rendu des couleurs est éblouissant grâce à la technologie IPS et aurapport de contraste méga dynamique de 20 000 000:1. Les haut-parleurs intégrés SRS Premium Sound® complètent ce packmultimédia. Les entrées DisplayPort®, HDMI et VGA permettent une connectivité flexible et pratique. Le design du pied endouble support assure un confort ergonomique et une productivité exceptionnels Système de fixation VESA pour plus deconfort. Le moniteur TD2340 est entièrement compatible avec les périphériques d'interface utilisateur USB et est certifiéWindows® 8. C'est la porte d'entrée vers le nouveau monde de l'interactivité.
Visitez Nous
- www.viewsonic.com
-
COLORS
Black -
LCD
Type: Moniteur Panoramique LED 23 po (58,42 cm) couleur TFT à matrice active Rapport de contraste: 1000:1 (standard) Angles de vue: Horizontal 178°, vertical 178° Zone d'affichage: Horizontal 20 po (50,8 cm) x vertical 11,3 po (28,7 cm) ; diagonal 23 po (58,42 cm) Résolution optimale: 1920x1080 Temps de réponse: 7 ms (standard) Surface panneau: surface résistante (7H) Luminosité: 250 cd/m² (standard) Rapport de contraste dynamique: 20 000 000:1 Rétroéclairage: LED lumière blanche Durée de vie du rétroéclairage: 30 000 h (min) -
COMPATIBILITÉ
Ordinateur: Ordinateurs compatibles (VGA jusqu'à 1920 x 1080 balayage progressif) Mac®: Power Mac (jusqu'à 1920 x 1080) -
DIMENSIONS (MM)
Physique avec support: 22,7 po x 17,9 po x 12,8 po / 576,6 mm x 453,8 mm x 324,5 mm Physique sans support: 22,7 po x 17,9 po x 2,6 po / 576,6 mm x 453,8 mm x 66,5 mm Emballage: 26,4 po x 20,1 po x 9,2 po / 671 mm x 510 mm x 234 mm -
GARANTIE
Garantie limitée de trois ans sur pièces, et main d'œuvre sur le rétroéclairage.
Contenu de l'emballage
Écran TD2340, câble d'alimentation, câble audio, câble VGA, câble HDMI, câble DisplayPort, câble USB, guide de démarrage rapide, CD d'aide ViewSonic (disponible dans certains pays uniquement) -
RECYCLAGE/ELIMINATION
Veuillez vous en débarrasser conformément aux lois nationales et locales. -
CONNECTEURS
Numérique: HDMI (v1.4), DisplayPort USB: 2 ports USB, un port USB en amont Audio: Entrée audio (mini-jack 3,5 mm)
Sortie audio (mini-jack 3,5 mm)Analogique: Mini D-sub 15 broches (VGA) Alimentation: Carte d'alimentation intégrée, prise 3 broches (CEE22) -
ALIMENTATION
Tension: CA 100 à 240 V (universel), 50 ou 60 Hz Consommation: 22 W (standard) sans son, 45 W (standard) avec son Économie: 18,5 W (standard) Optimale: 23 W (standard) -
COMMANDES
Panneau frontal: 1, 2, bas, haut, marche/arrêt OSD: Réglage automatique de l’image, contraste/luminosité, sélection de l’entrée (D-SUB, HDMI, DisplayPort), réglage audio (volume, muet), réglage de la couleur (sRVB, tons bleus, froid, natif, chaud, couleur utilisateur [R, V, B]), information, réglage manuel de l'image (position H/V, taille horizontale, finesse d'image, netteté, contraste dynamique, temps de réponse, proportion, Eco-Mode), menu de configuration (langue, avis de résolution, position du menu à l'écran, durée d'affichage du menu à l'écran, arrière-plan, arrêt automatique, indicateur d'énergie), rappel mémoire -
MONTAGE VESA™
100mm x 100mm -
ENTRéE VIDéO
Fréquence: Fh : 24 à 83 kHz, Fv : 50 à 76 Hz Synchronisation: Synchro séparée Analogique: RVB analogique (0,7/1 tension crête à crête, 75 ohms) Numérique: HDMI (TMDS, 100 ohms), DisplayPort (PCI-E) -
GESTION ALIMENTATION
Standards ENERGY STAR® et EPEAT Gold -
ERGONOMIE
Inclinaison: 50° à -5° Rotation verticale: 90º -
POIDS
Brut: 26,9 lb / 12,2 kg Net avec le support: 20,4 lb / 9,2 kg Net sans le support: 14,5 lb / 6,6 kg -
CONDITIONS D'EXPLOITATION
Humidité: 20 à 90 % (sans condensation) Température: 32 à 104° F (0 à 40° C) -
AUDIO OUT
Speakers: 2 x 2 watts -
CONTENU DE L'EMBALLAGE
TD2340 display, power cable, audio cable, VGA cable, HDMI cable, USB cable, Quick Start Guide, ViewSonic Wizard CD (available in some countries only)
